 505 prod Metal 5 n°02 ex JP.Malcher

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7
AuteurMessage
Nicolas36



Date d'inscription : 11/06/2010
Nombre de messages : 667

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Lun 10 Juil 2017 - 5:33

Avec çà elle doit s'arrêter rapidement! Ceci-dit avec la traverse arrière qui pèse une centaine de kilo, tout le système de refroidissement des freins les ailes en acier et je dois en oublier, l'auto devait être proche de son poids d'origine? Après je comprends qu'il y ait plus de 400 cv!
En comparaison mon auto est, je pense, au moins plus légère de 200 kg avec ses petits freins.
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Lun 10 Juil 2017 - 6:38

Une fois terminé, je la ferai peser  Wink
Revenir en haut Aller en bas
stephinger

avatar

Date d'inscription : 10/12/2006
Voiture : 505 turbo injection

Localisation : MERIEL 95630
Nombre de messages : 3203
Points : 6639
Age : 40

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Mar 11 Juil 2017 - 14:13

Super Gege !!!!
Tu avance super vite!!!!
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Mer 12 Juil 2017 - 20:51

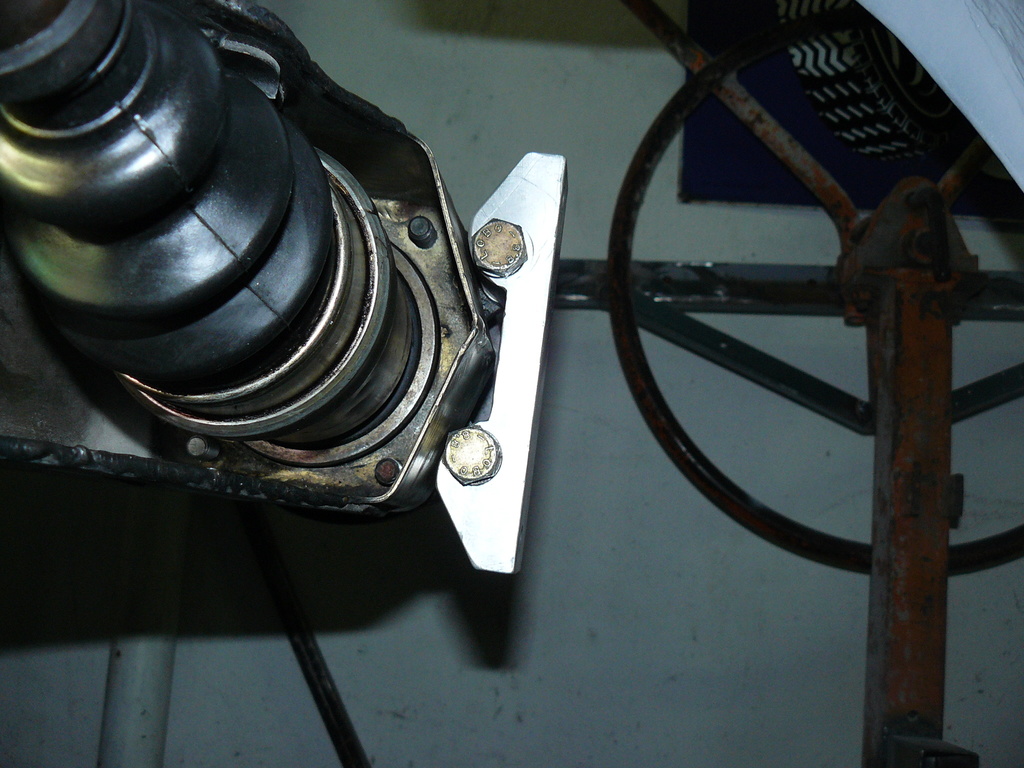

Quelques nouvelles, il a fallu modifier les cales supports d'étriers pour qu'il n’interfère pas avec les bras de suspensions .





montage en place



Roue en place



Montage des deux bras+ roue et pont en place (presséré) après remplacement des joints et retouche des cales rigides (remplace les silents-blocs, resurface au tour de manière non academique, mais ça fonctionne en l'absence d'un mandrin 4 mors .....



Joel m'a repris le surfaçage de la bride turbo, remontage de celui-ci et fabrication d'un tendeur pour reprendre le poids de celui-ci , idem pour la descente d'échappement ...




Aujourd'hui, confection d'un protection échappement, réalisé à partir d'une ancienne et modifié pour prendre en compte le collecteur actuel, enrubanné la descente d’échappement et préparé chantier pour repose du moteur . ( la boite et tringlerie ont été remonté également )




Cette protection a bénéficié d'un isolant thermique (il me restait des chutes). Cette après-midi, passé voir un carrossier pour scanner la peinture d'une porte en bon état pour les retouches à venir , scan en panne , trouvé une teinte approchante à partir de nuancier ....FIAT 406 B .....à confirmer 1 Août au retour appareil .........
Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 6850
Points : 11095
Age : 46

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Mer 12 Juil 2017 - 21:26

Quand tu auras fini ta metal 5. Je t embauche pour finir mes 2 V6..
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Jeu 13 Juil 2017 - 15:48

Voilà, aujourd’hui est un des grand jour que je m'étais fixé, a savoir moteur en place et voiture sur ces roues, depuis 6 ans et 8 mois quelle n'avait pas touché le sol sur ces quatre pneumatique . il reste encore beaucoup de travail pour quelle soit présentable et roulante.
Prochain objectif, fin juillet , il faut qu'elle démarre et faire à minima une sortie du garage et un bout d'allée......












Ce grand W-E, rencontre familiale, donc pas de travaux, reprise des festivités Lundi.....Un peu de vacances     Razz , cela va faire du bien ....
Revenir en haut Aller en bas
lolodu86
MEMBRE DU BUREAU
MEMBRE DU BUREAU
avatar

Date d'inscription : 29/10/2006
Voiture : 505 turbo cup, 505 GTD Turbo

Localisation : poitiers(86)
Nombre de messages : 6266
Points : 8878
Age : 45

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Jeu 13 Juil 2017 - 21:29

joli travail bien avancer, passe un bon weekend en famille bises a tous le monde de ma part.
Revenir en haut Aller en bas
http://www.courtillet-laurent-86.com/
Nicolas36



Date d'inscription : 11/06/2010
Voiture : 505 Turbo-Injection Danielson+1 Turbo-Injection incomplète, 1 Phase1 & La Production ex-Beltoise 1982, R5 Turbo"Silhouette", Cross-car 602cm3, Passat V6TDI4Motion

Localisation : Montipouret
Nombre de messages : 667
Points : 3318
Age : 41

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Ven 14 Juil 2017 - 5:49

Elle a fière allure sur ses roues!
Moi aussi cela m'a donné l'impression d'une grande avancée en la mettant sur ses roues.
Il me semble que j'ai plus de carrossage à l'avant.
Bon WE!!!
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Ven 14 Juil 2017 - 7:20

Pourtant, je suis réglé au maxi ....je mesurerai l'angle .
Revenir en haut Aller en bas
stephinger

avatar

Date d'inscription : 10/12/2006
Voiture : 505 turbo injection

Localisation : MERIEL 95630
Nombre de messages : 3203
Points : 6639
Age : 40

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Lun 17 Juil 2017 - 22:55

Bravo Gege ça fait plaisir à voir!!!
Bon courage pour la suite 😁
Revenir en haut Aller en bas
Zedog

avatar

Date d'inscription : 13/09/2012
Voiture : 505 turbo injection AM 84 - 504 C12 AM 81 - 504 C32 AM 81 - 205 GTI 1.9 AM 87

Localisation : Liège (BE)
Nombre de messages : 137
Points : 1944
Age : 46

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Mer 19 Juil 2017 - 11:08

guerarte a écrit:




BESTIALE ! Shocked

Beau boulot, bravo.


Stéphane

_________________
"Elle était neuve à l'époque... Elle sentait la voiture toute neuve. Ce qui est bien la meilleure odeur au monde. A part une ch... peut-être" G. Lebay
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Jeu 20 Juil 2017 - 20:43

Bon, aprés ce W-E reposant, reprise des festivités :

Terminé circuit essence, changé tuyau aller/retour, pour cela , récupéré raccord sur rampe et refait mamelon pour s'adapter correctement au diam 8 interne du tuyau ( trop de jeu avec l'origine), changé filtre et confectionné support pour celui-ci, remis tôle de couverture ( origine prod, à la place du filtre, il y avait les pompes à essence).
Avec une batterie, alimentation pompes pour test et purge circuit ( juste une banjo resserré sur filtre ) OK

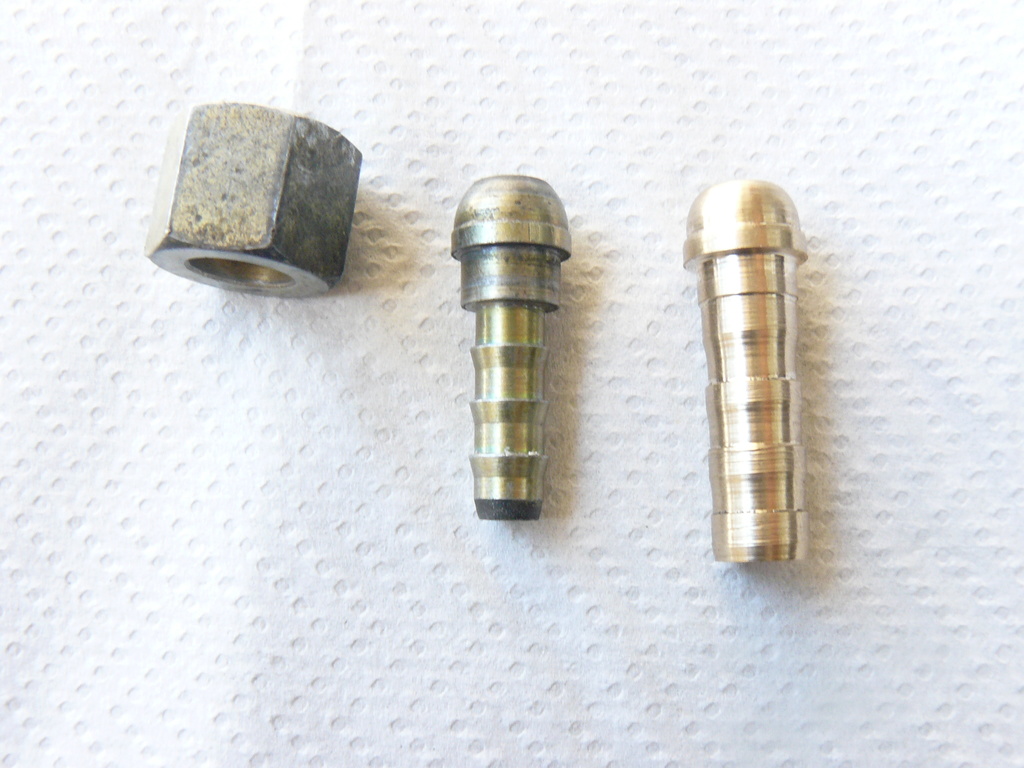

nouveau mamelon




Retrait feuille de plomb ( du cache )



nouveau filtre et support



Cache en place



Ligne échappement en place , changé isolant thermique sur tôle de protection échappement
 sous caisse coté passager)





Circuit de refroidissement terminé (reste mise en eau et purge) , repositionné ventilateurs, repositionné vase expansion.



Récupéré en début de semaine , échangeur (réalisé à partir d'un échangeur de 944 Tbo, gardé les deux boites d'extrémités, et remplacement du faisceau de 570 mm d'origine, passé à 740mm de long , même section). en présentant celui-ci , la boite coté papillon sera à refaire , gros défaut d'alignement , commandé tôle alu de 5mm et tuyau de 75mmx5 pour confection de celle-ci ) préparation perso à venir, mais soudure par pro (Alu) . J'avais fait une évaluation sans moteur en place pour gagner du temps , ne pensant pas que cela soit aussi rapide dans cette confection..bêtise de ma part...






Circuit de freins terminé (retiré conduites, pose du frein à main hydraulique, réduction pression et fabrication d'un flexible pour l'étrier Ar Gch ) reste purge à faire ....

Remis radiateur d'huile, refait un flexible pour améliorer positionnement ....

Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 6850
Points : 11095
Age : 46

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Jeu 20 Juil 2017 - 23:55

quand on voit tout ce que tu fais en 1 journée, on se demande si tu dors 😊
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Ven 21 Juil 2017 - 6:33

Non pas en une journée, en quatre jours  Wink
Revenir en haut Aller en bas
albe73

avatar

Date d'inscription : 16/04/2017
Voiture : 504 coupé 1972, Visa GT 1983, 505 GTX 1986, 305 GTX 1987, 405 Mi16 1990, 406 coupé V6 Settant'anni 2001

Localisation : Chambéry - Savoie
Nombre de messages : 161
Points : 270
Age : 62

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Ven 21 Juil 2017 - 7:29

Félicitation pour cette restauration digne de l'Aventure Peugeot !
A+
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Sam 22 Juil 2017 - 18:56

Point d'avancement en cette fin d’après-midi :

Confection d'un nouveau support AIM et mise en place

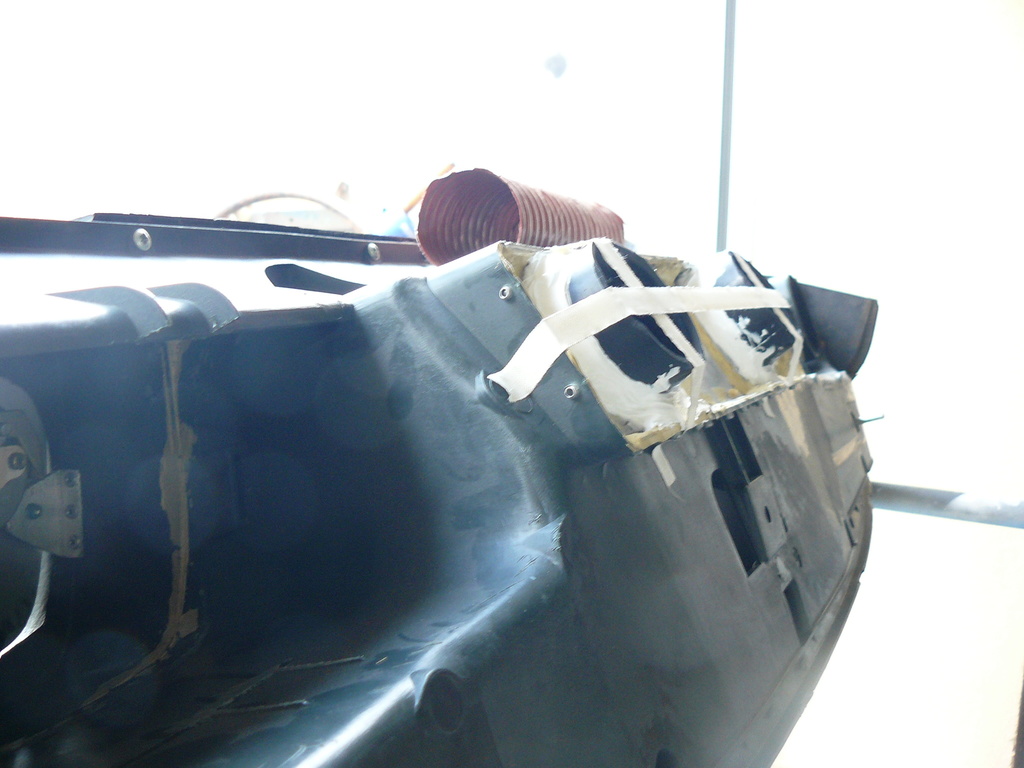

Modification tableau de bord au niveau des entrée d'air de ventilation (désembuage ou chauffage ! ) idem sur ventilo pour assurer meilleur maintien des canalisation qui reste démontable facilement ( origine: scotché ) et montage de l'ensemble





Pour infos, le ventilo aspire l'air à l'intérieur du longeron (réchauffer par l’échappement qui passe à proximité ) et l'entré d'air frais se fait en extrémité coté pare choc



Modification compteurs: pose et raccordement du mano de pression de turbo, mis en place et cablage mano niveau essence, câblage interrupteur pompes à essence, câblage compte tour ( en attente câblage à repiquer sur calculateur ..)







Mise en place batterie, et essai, mise sous tension, essai test démarreur / OK (sans lancer le moteur, manque huile), mano essence /OK, interrupteur pompe essence OK, sonde lambda / OK, reste à la recalibrer, essui-glace / OK,

Reste feux stop, freins, clignotant, commande ventilos deux vitesses et compte tour. Dés reception huile Bv et pont, faire plein et niveau .....On pourra démarrer la voiture  Wink
Revenir en haut Aller en bas
Nicolas36



Date d'inscription : 11/06/2010
Voiture : 505 Turbo-Injection Danielson+1 Turbo-Injection incomplète, 1 Phase1 & La Production ex-Beltoise 1982, R5 Turbo"Silhouette", Cross-car 602cm3, Passat V6TDI4Motion

Localisation : Montipouret
Nombre de messages : 667
Points : 3318
Age : 41

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Dim 23 Juil 2017 - 5:52

Tu n'as pas voulu conserver la batterie de camion dans le coffre? Ou tout du moins garder celle-ci au même endroit!
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Dim 23 Juil 2017 - 7:31

Pour le moment, je me simplifie la tache en gardant mon faisceau électrique, de pus , je trouve que la batterie dans le fond de coffre est pas pratique d'accés ......

On verra par la suite, l'objectif est de réussir à finir ( hors peinture extérieure) la voiture avant le 19/08 pour essai lors journée roulage de Ledenon.... Wink
Revenir en haut Aller en bas
christophe4559
responsable nord ouest
responsable nord ouest
avatar

Date d'inscription : 22/12/2008
Voiture : Turbo 160 Torpille

Localisation : Darvoy
Nombre de messages : 6058
Points : 9943
Age : 33

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Dim 23 Juil 2017 - 21:26

Impeccable bravo ! A quoi sert la plaque devant la traverse arrière ? Protéger le filtre à essence ou est que c'est pour l'aérodynamique ?
Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 6850
Points : 11095
Age : 46

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Dim 23 Juil 2017 - 22:28

tout est nickel, sauf le volant Mad

tu devrais envisager une peinture grise
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Lun 24 Juil 2017 - 6:41

OUi effectivement, ce volant mérite un coup de jeune, peinture branches et confection d'un cache moyeu ( pièce alu à tourner masquant les vis)... Wink
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Lun 24 Juil 2017 - 6:45

christophe4559 a écrit:
Impeccable bravo ! A quoi sert la plaque devant la traverse arrière ? Protéger le filtre à essence ou est que c'est pour l'aérodynamique ?


" Les deux mon neveu "  Oui, cela protégeait à l'origine les pompes à essence et cela participe également à l'aéro. J'ai celle également de droite , mais non mis en place, car emplacement du silencieux final .
A l'origine, coté droit se trouve à cet emplacement , l'extincteur à cde elect ....
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Lun 24 Juil 2017 - 20:32

Bon, aprés avoir fait la nounou...........Cet après-midi, purge des freins (reprise d'un raccord fuyard), fait plein circuit de refroidissement, retourner pale de ventilateur suite inversion sens de rotation suite changement de position de ceux-ci ...
Revenir en haut Aller en bas
christophe4559
responsable nord ouest
responsable nord ouest
avatar

Date d'inscription : 22/12/2008
Voiture : Turbo 160 Torpille

Localisation : Darvoy
Nombre de messages : 6058
Points : 9943
Age : 33

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Lun 24 Juil 2017 - 21:21

Wink
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5434
Points : 8289
Age : 60

MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher   Mar 25 Juil 2017 - 18:05

Poursuite sur circuit électrique:

Branchement Ventilateur désembuage/essai OK, modification faisceau Ar pour feux stop, clignotants et feux rouge de position/essai OK, peignage faisceau avant, fixation support relais ventilos radiateur OK, fixation et branchement klaxon, installation piquage sur collecteur pour mano surveillance pression turbo et raccordement/ OK.......
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: 505 prod Metal 5 n°02 ex JP.Malcher

Revenir en haut Aller en bas

505 prod Metal 5 n°02 ex JP.Malcher
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 7 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7
 Sujets similaires
-
» 505 prod Metal 5 n°02 ex JP.Malcher
» 505 production ex JP Malcher N°3 annee 85
» LE BLACK HAWK 1 er bar rock/metal de tours
» full metal jacket a regarder en entier mdr
» [Freins] Metal Matrix Composites et Carbone Ceramic Matrix

Permission de ce forum:Vous pouvez répondre aux sujets dans ce forum
club 505 ::  :: PHOTOS :: PHOTOS DES 505 DES MEMBRES-
Répondre au sujetSauter vers:
