 505 ex Ambulance (Heuliez) 87

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant
AuteurMessage
bahi_ algerie
responsable algerie
responsable algerie


Date d'inscription : 02/12/2010
Nombre de messages : 4815

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mar 17 Juil 2012 - 22:36

n'oubliez pas les photos gérard bounce
Revenir en haut Aller en bas
fifi.504

avatar

Date d'inscription : 24/06/2009
Voiture : 504 A13

Localisation : 94
Nombre de messages : 868
Points : 3908
Age : 50

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mer 18 Juil 2012 - 12:05

, tu fais du sacré boulot Exclamation sunny
avec Bahi pour les

_________________
fifi.504, en 504 A13 de mars 1971.
Revenir en haut Aller en bas
bahi_ algerie
responsable algerie
responsable algerie
avatar

Date d'inscription : 02/12/2010
Voiture : 505 GTD 1987

Localisation : Algérie
Nombre de messages : 4815
Points : 8310
Age : 31

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mer 18 Juil 2012 - 13:57


oui fifi . vive les photos Very Happy
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5587
Points : 8541
Age : 61

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mer 18 Juil 2012 - 17:28

Pas de soucis, je vous ferais un reportage détailé (certainement pendant mes congés )
Revenir en haut Aller en bas
bahi_ algerie
responsable algerie
responsable algerie
avatar

Date d'inscription : 02/12/2010
Voiture : 505 GTD 1987

Localisation : Algérie
Nombre de messages : 4815
Points : 8310
Age : 31

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mer 18 Juil 2012 - 19:12


d'accord chef Very Happy
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5587
Points : 8541
Age : 61

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Dim 22 Juil 2012 - 6:55

Hier, je me suis attaqué à cette fameuse fuite d'huile, en commençant par le début, vidange des fluides, retrait radiateur, démarreur, vase expansion, .......pour dépose moteur .....









Aujourd'hui, nettoyage compartiments moteur et accessoires et début dépose poulies/courroies... coté distribution



Revenir en haut Aller en bas
bahi_ algerie
responsable algerie
responsable algerie
avatar

Date d'inscription : 02/12/2010
Voiture : 505 GTD 1987

Localisation : Algérie
Nombre de messages : 4815
Points : 8310
Age : 31

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Dim 22 Juil 2012 - 8:23


bonjour
bravo gérard . tu as démonté le moteur tout seul !! y à aussi les outils spécials Basketball
et bon courage bounce
Revenir en haut Aller en bas
christophe4559
responsable nord ouest
responsable nord ouest
avatar

Date d'inscription : 22/12/2008
Voiture : Turbo 160 Torpille

Localisation : Darvoy
Nombre de messages : 6152
Points : 10122
Age : 33

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Dim 22 Juil 2012 - 10:49

bravo ! La goulotte qui prend l'ait chaud au dessus du radiateur, c'est pour quoi ?

_________________
Revenir en haut Aller en bas
bahi_ algerie
responsable algerie
responsable algerie
avatar

Date d'inscription : 02/12/2010
Voiture : 505 GTD 1987

Localisation : Algérie
Nombre de messages : 4815
Points : 8310
Age : 31

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Dim 22 Juil 2012 - 13:22


de filtre à air je pense bounce
Revenir en haut Aller en bas
lolo medoc

avatar

Date d'inscription : 14/03/2009
Voiture : 505 GR 1983/505 ST1995 (NIGERIA) /505 SR 1980/505 GR FAMILIALE 1987 8 PLACES/205 SR 1983/205 INDIANA 1992

Localisation : le taillan medoc
Nombre de messages : 1611
Points : 4957
Age : 54

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Dim 22 Juil 2012 - 15:22

encore du super travail... l'accident sera bientot plus qu'un vieux souvenir

le moteur c'est celui çi que je t'avais rapatrié ?
Revenir en haut Aller en bas
lolodu86
MEMBRE DU BUREAU
MEMBRE DU BUREAU
avatar

Date d'inscription : 29/10/2006
Voiture : 505 turbo cup, 505 GTD Turbo

Localisation : poitiers(86)
Nombre de messages : 6370
Points : 9079
Age : 45

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Dim 22 Juil 2012 - 15:40

tu perd pas de temps mon gégé bon aller une fois fini grosse ataque sur la prod pour etre prêt l’année prochaine meme si c'est pas avec le bon moteur .
Revenir en haut Aller en bas
http://www.courtillet-laurent-86.com/
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5587
Points : 8541
Age : 61

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Dim 22 Juil 2012 - 19:06

Lolo, le moteur que j'avais récupéré lors de l'AG à été installé dans le STDT de 1987, vendue depuis peu ......
Là sur l'ambulance c'est un atmo XD3 .....le moteur que j'avais récuperé il y peu sur Ales était un XD3T version Scorpio donc non adapté ,et retourné hier matin à son propriètaire et remboursement de celui-ci , si je veux monter une version turbo , j'ai le choix entre un XD2S et XD3TE tous les deux ont le fameux joint 1/2 bride de villebrequin à remplacer .....

Ce matin, nettoyage compartiment et dépose volant/embrayage/équipement poulies/courroies pour tomber la distribution demain ....Cet aprés-midi, rendu à un course de cote pour rencontrer un concurrent qui vends sa remorque double éssieu .......








le disque d'embrayage sera à remplacer



Le moteur installé sur son chevalet















Revenir en haut Aller en bas
lolodu86
MEMBRE DU BUREAU
MEMBRE DU BUREAU
avatar

Date d'inscription : 29/10/2006
Voiture : 505 turbo cup, 505 GTD Turbo

Localisation : poitiers(86)
Nombre de messages : 6370
Points : 9079
Age : 45

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Dim 22 Juil 2012 - 20:56

profite en pour déposer ton carter d'huile et vérifier ta crépine
Revenir en haut Aller en bas
http://www.courtillet-laurent-86.com/
bahi_ algerie
responsable algerie
responsable algerie
avatar

Date d'inscription : 02/12/2010
Voiture : 505 GTD 1987

Localisation : Algérie
Nombre de messages : 4815
Points : 8310
Age : 31

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Lun 23 Juil 2012 - 1:07


bravo gérard Smile avant mon père dans 3 jours . il fait une révision complète de moteur indénor ;et le résultat un moteur tourne comme l'horloge Basketball
- il faut aussi démonter le cache culbuteur . bounce
- aussi tu as besoin de changer le joint spi ' poulie de vilebrequin ' Rolling Eyes .
bon courage .
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5587
Points : 8541
Age : 61

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Lun 23 Juil 2012 - 8:01

HOOOOOOOOOO les gars doucement......... scratch cela va être démonté ( carter d'huile, pour dépose1/2 paliers vilebrequin et pistons .....et cache culbuteurs si la plaque d'appui (distribution )sur bloc moteur ne peut être extraite sans dépose AC !!! car sinon retrait tige poussoir culbuteur pour dégager poussoir sur AC et retrait AC car la poulie est emmanché sur AC à la presse , j'ai cassé celle du XD3TE avec un arrache , je referai pas deux fois ma même connerie...)

Je vous dis cela ce soir .... Wink
Revenir en haut Aller en bas
bahi_ algerie
responsable algerie
responsable algerie
avatar

Date d'inscription : 02/12/2010
Voiture : 505 GTD 1987

Localisation : Algérie
Nombre de messages : 4815
Points : 8310
Age : 31

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Lun 23 Juil 2012 - 8:37


bonjour gérard .
non il faut démonter vilebrequin pour changer aussi les joint d'étanchéité Rolling Eyes donc il faut déposer les poussoir . tiges .les pistons non .
- AC c'est l' arbracame Very Happy chauffer le Pignon avant de le démonter comme La couronne de volant moteur Basketball
- b courage .
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5587
Points : 8541
Age : 61

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Lun 23 Juil 2012 - 14:14

Eh non, Bahi, ce matin Mac Gyver à l'action, j'ai réussi à déposer le vilebrequin, sans dépose AC (cela m'évitera de déposer cache-culbuteur, retrait tiges, dépose Pompe à huile et poussoirs........) Pour cela , dépose des pignons et chaines distribution , retrait du goujon supérieur, dépose des vis de maintien de la tôle et du goujon supérieur, dégagement sur le coté de la tôle (retenue en latérale de L'AC) et fait en sorte de pouvoir retirer le vilebrequin , cela passe juste . après dépose de la pompe de direction, dégagement de cette tôle . La preuve en images



Retournement Bloc , pour dépose carter d'huile et dépose paliers

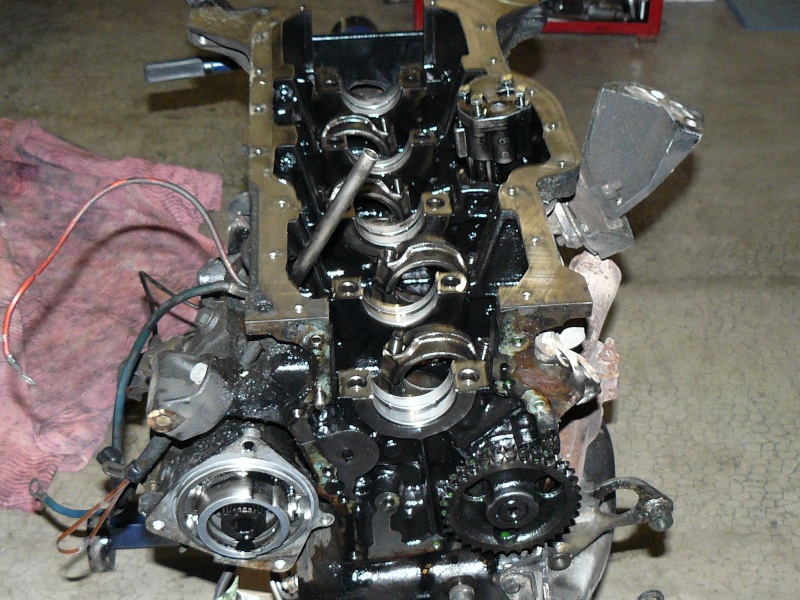

Et voici le résultat, Villo à terre,



Cet aprés-midi, nettoyage portes joints, L'AC est nikel, coussinets villo et bielles également.......Prise de cote pour confectionner outil mise en place et forme du joint 1/2 tresse ........
Revenir en haut Aller en bas
bahi_ algerie
responsable algerie
responsable algerie
avatar

Date d'inscription : 02/12/2010
Voiture : 505 GTD 1987

Localisation : Algérie
Nombre de messages : 4815
Points : 8310
Age : 31

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Lun 23 Juil 2012 - 14:45


wow . bravo . gérard le Maître Very Happy
- reste le plus important . le montage de les joint d'étanchéité pale un peu difficile et je pense que tu as l'outil spécialisé pour ça non Basketball
- enfin tu as besoin de faire réglage de soupapes .non tu as enlevé la Chaîne de distribution Rolling Eyes
bon courage . Smile
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5587
Points : 8541
Age : 61

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Lun 23 Juil 2012 - 19:34

Des News...............Cet après-midi, prise de cote diam portée de joint 65mm, diam de portée d’appui de cimblot de forme 65mm, usinage d'un jet alu ( c'est tout ce que j'ai , il vaudrait de l'acier , mais on va faire la fine bouche ...) , exécution du cimblot avec une rainure de forme à 64.6mm pour créer le léger serrage au montage sur diam 65mm .....

les anciens 1/2 joints



la 1/2 bride avec la 1/2 tresse à former et ces deux joints latéraux



coté moteur



Tournage du cimblot de forme



Présentation , contrôle du diam de portée, montage des 1/2 tresse avec cimblot



Présentation avec villebrequin montée avec les deux brides d'extrémité , pour controle couple de rotation ( vérifier qu'il n'y ai pas trop de serrage) , OK Nikel



Demain, remontage du moteur .......Bahi, comme j'ai repéré la calage de la distribution et pas déposé l' AC , je n'aurais pas à reprendre les culbuteurs , a vérifier quand m^me aprés démarrage .....








Revenir en haut Aller en bas
fifi.504

avatar

Date d'inscription : 24/06/2009
Voiture : 504 A13

Localisation : 94
Nombre de messages : 868
Points : 3908
Age : 50

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Lun 23 Juil 2012 - 19:51

C'est impressionnant tout ça Exclamation
Tu es bien outillé Wink
Tour avec mandrin équipé de mors doux Cool
C'est cartonne
36_1_75

_________________
fifi.504, en 504 A13 de mars 1971.
Revenir en haut Aller en bas
Walter Boosfeld
responsable Allemagne
responsable Allemagne
avatar

Date d'inscription : 27/02/2009
Voiture : GTX Break

Localisation : Aix-la-Chapelle
Nombre de messages : 1344
Points : 4759

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Lun 23 Juil 2012 - 20:17

C'est très impressionnant tout ça Laughing Trois fois plus de travail qu'avec un moteur d'essence pale Quelle galère! Mais l'environnement dit 0030 Gérard!
Revenir en haut Aller en bas
bahi_ algerie
responsable algerie
responsable algerie
avatar

Date d'inscription : 02/12/2010
Voiture : 505 GTD 1987

Localisation : Algérie
Nombre de messages : 4815
Points : 8310
Age : 31

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Lun 23 Juil 2012 - 21:22


superbe gérard Basketball
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5587
Points : 8541
Age : 61

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mar 24 Juil 2012 - 14:34

Ce matin, mise en place définitif du vilebrequin,



Montage du 1/2 palier avec cale de 0.5 pour guider le palier sans abimer les deux joints latéraux, retrait de ceux-ci et mise en place de tous les 1/2 paliers, vilebrequin, bielles



Montage de la distribution en respectant repérage



montage carter

Revenir en haut Aller en bas
le breton

avatar

Date d'inscription : 11/03/2009
Voiture : 505 std turbo 505 v6 505 gti

Localisation : côtes d'armor
Nombre de messages : 587
Points : 3767
Age : 28

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mar 24 Juil 2012 - 20:16

joli travail!! Very Happy
Revenir en haut Aller en bas
le breton

avatar

Date d'inscription : 11/03/2009
Voiture : 505 std turbo 505 v6 505 gti

Localisation : côtes d'armor
Nombre de messages : 587
Points : 3767
Age : 28

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mar 24 Juil 2012 - 20:18

Ils auraient pu mettre un joint spy à la place de la tresse Idea T

Effectivement cela serait plus efficace, ce montage se retrouve sur les XD2, XD2S, XD, XDT, XD3TE........et même sur le N9T ....
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5587
Points : 8541
Age : 61

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mar 24 Juil 2012 - 20:23

Cet après-midi, remontage des poulies, courroies.........remplacement de l'ensemble poulie débrayable car celle-ci avait été soudé, prélevé celle sur bloc XD2S (idem) et en plus son contacteur (car l'ancien été arrivé en bout de course sans contact ,d’où peut-être l'explication de la soudure .....).

Reste remontage volant moteur et embrayage( 215mm) ( disque HS, ressort d'amortissement cassé) soit j'adapte l'ensemble volant/embrayage du XD2S 230mm) si même dimension couronne !!!!!!!!!!!! A voir demain

Revenir en haut Aller en bas
christophe4559
responsable nord ouest
responsable nord ouest
avatar

Date d'inscription : 22/12/2008
Voiture : Turbo 160 Torpille

Localisation : Darvoy
Nombre de messages : 6152
Points : 10122
Age : 33

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mar 24 Juil 2012 - 22:53

Propre propre propre !

_________________
Revenir en haut Aller en bas
bahi_ algerie
responsable algerie
responsable algerie
avatar

Date d'inscription : 02/12/2010
Voiture : 505 GTD 1987

Localisation : Algérie
Nombre de messages : 4815
Points : 8310
Age : 31

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mer 25 Juil 2012 - 0:46


gérard vérifier le bague de vilebrequin en cas bounce
- bon travail . as tu changé le joint spi ! Rolling Eyes aussi tu as besoin d'un nouveau calage de la pompe injection Very Happy
- bon courage Basketball
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5587
Points : 8541
Age : 61

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mer 25 Juil 2012 - 7:47

Bahi, bague de villebrequin ??????????
joint 1/2 tresse, joint spi coté distribution, les 2 joints tôle distribution, joint crépine d'huile, joint carter d'huile.
Nouveau calage pompe injection=> Non, remis au même repérage, aprés il faudra voir lors du démarrage et premier roulage si besoin d'affiner ce calage......
Revenir en haut Aller en bas
bahi_ algerie
responsable algerie
responsable algerie
avatar

Date d'inscription : 02/12/2010
Voiture : 505 GTD 1987

Localisation : Algérie
Nombre de messages : 4815
Points : 8310
Age : 31

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mer 25 Juil 2012 - 8:32


bonjour

Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5587
Points : 8541
Age : 61

MessageSujet: Re: 505 ex Ambulance (Heuliez) 87   Mer 25 Juil 2012 - 10:17

Ahh Ok, la bague à été controlée , peu d'usure OK
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: 505 ex Ambulance (Heuliez) 87

Revenir en haut Aller en bas

505 ex Ambulance (Heuliez) 87
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 6 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant
 Sujets similaires
-
» Nouveaux Heuliez GX127 C
» 51 Heuliez GX327 pour Chartres…
» Le nouveau Heuliez GX 127 L
» [2010] Heuliez EV minibus
» Le nombre 23 - cours de maths en U23 Heuliez école ambulante

Permission de ce forum:Vous pouvez répondre aux sujets dans ce forum
club 505 ::  :: PHOTOS :: PHOTOS DES 505 DES MEMBRES-
Répondre au sujetSauter vers:
