 la V6 de ChristopheV6 - travaux

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1 ... 10 ... 16, 17, 18, 19  Suivant
AuteurMessage
christopheV6



Date d'inscription : 12/01/2008
Nombre de messages : 7398

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Dim 28 Juin 2015 - 20:50

ce n'est pas un produit Bahi, c'est un décapage à nu suivi d'un traitement fait par un Pro
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Lun 29 Juin 2015 - 20:51

ce soir, au programme changement de tous les joints du circuit de climatisation et test d'étanchéité par mise sous vide...



coffret de joint spécial climatisation

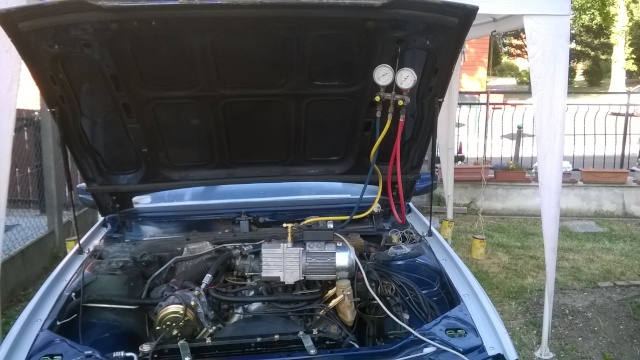

utilisation d'un manifold d'occasion acheté à mon collègue frigoriste
utilisation d'une pompe à vide ( achetée sur une brocante )




l'utilisation est assez simple, le manifold et un système de vannes 1 entrée, 2 sorties, il permet de lire des pressions de -1 à 10 bars et -1 à 30 bars

dans mon cas, je tire au vide l'installation et j'isole le circuit pour voir s'il est étanche, chose primordiale avant de mettre le gaz frigorifique

j'ai fait le vide 15 minutes et j'ai isolé la pompe à vide pour voir si la pression remontait et oui , la pression remonte  Crying or Very sad Crying or Very sad
j'ai donc une fuite sur le circuit.....pourtant tous les joints sont neufs, soit j'ai blessé un joint au montage ou le condenseur de climatisation fuit...

afin de trouver l'origine de la fuite, je vais mettre le circuit sous pression d'air comprimé et passer du mille bulles sur tous les raccords

un pro mettrais sous pression de CO² , mais je n'ai pas cela ....
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
christophe4559
responsable nord ouest
responsable nord ouest
avatar

Date d'inscription : 22/12/2008
Voiture : Turbo 160 Torpille

Localisation : Darvoy
Nombre de messages : 6187
Points : 10221
Age : 33

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Lun 29 Juin 2015 - 21:30

encore une compétence !
Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Lun 29 Juin 2015 - 21:55

c'est à la portée de tous........
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
christophe4559
responsable nord ouest
responsable nord ouest
avatar

Date d'inscription : 22/12/2008
Voiture : Turbo 160 Torpille

Localisation : Darvoy
Nombre de messages : 6187
Points : 10221
Age : 33

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Lun 29 Juin 2015 - 21:56

oh il est modeste !
Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Lun 29 Juin 2015 - 22:35

je suis sérieux, j'ai juste changer quelques joints, brancher le mano et brancher une pompe à vide

rien de sorcier, je suis sur que tu en es capable, tu nous a montré bien mieux
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Dim 5 Juil 2015 - 19:47

entre temps, j'ai trouvé la fuite, sur le condenseur et j'ai utilisé une résine chargé alu pour reboucher le trou, selon un collègue frigoriste, cela fonctionne plutôt bien.



j'ai laissé durcir la résine 3 jours ......

cet après midi, test du condenseur de clim à l'air comprimé, pression supérieur à 7 bars, cela semble étanche...







ensuite test sous vide..., je verrais demain si c'est toujours sous vide, mais j'ai bonne confiance..

Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5656
Points : 8670
Age : 61

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Dim 5 Juil 2015 - 20:56

Allez, un problème de résolu , tu es sur la bonne voie.
Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Dim 5 Juil 2015 - 21:45

guerarte a écrit:
Allez, un problème de résolu , tu es sur la bonne voie.

Merci Gérard, sur la bonne voie, mais la voie est longue.... Smile
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
turbo.injection

avatar

Date d'inscription : 09/12/2006
Voiture : 55 turbo, 55 V6, 55 turbo 150, 505 srd turbo 80cv, ford cmax tdci 110, saxo vts 16v et 8s

Localisation : 55 land
Nombre de messages : 5349
Points : 7956
Age : 37

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Dim 5 Juil 2015 - 23:47

Super taf

_________________
la 55 s'est plus fort que toi ! respecte la.
sur la route Brule la gomme pas ton ame.
Revenir en haut Aller en bas
Cricri

avatar

Date d'inscription : 12/01/2015
Voiture : Peugeot 505 V6

Localisation : Paris
Nombre de messages : 467
Points : 1573
Age : 48

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mar 7 Juil 2015 - 18:19

superbe travail ....

_________________
Peugeot 505 V6 1987
Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mar 14 Juil 2015 - 20:45

aujourd'hui, j'ai repris les travaux de la 505 BLEUE , au programme :

changer les kits joints de 6 injecteurs
changer les gaines du faisceau moteur
changer le connecteur AMP de la pompe à eau
changer le connecteur AMP d'un injecteur
Monter les nouvelles rampes d'injection
remonter le circuit d'essence

la photo avant de commencer


le kit joints des injecteurs






Changement des gaines du faisceau moteur

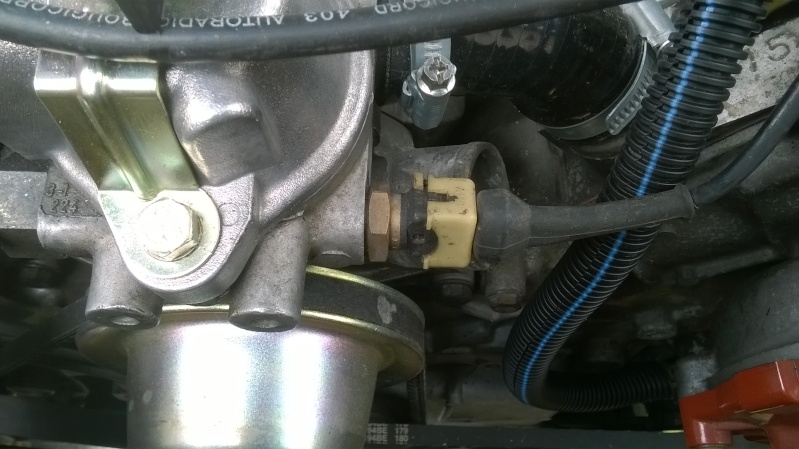

changement du connecteur AMP de sonde de pompe à eau ( par un connecteur d'injecteur )

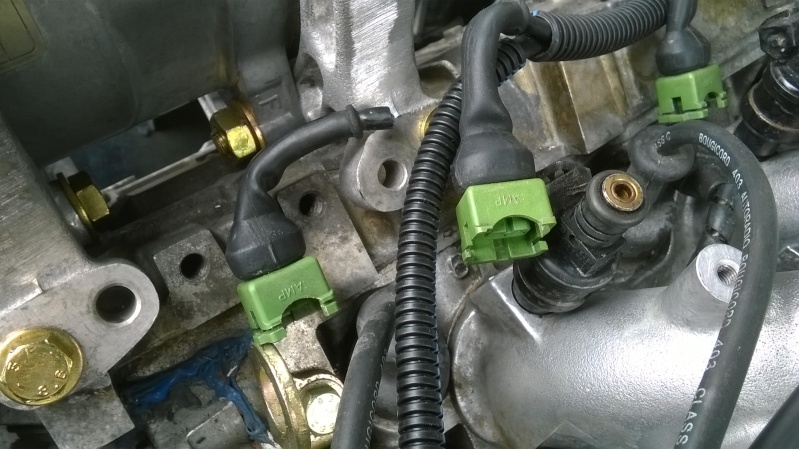

changement du connecteur AMP d'un injecteur



Préparation au remontage des injecteurs


Remontage des injecteurs


Remontage des belles rampes d'injections Very Happy


Préparation des tuyaux de distribution de carburant


Remontage du régulateur de pression d'essence


Préparation des tuyaux entre régulateur de pression d'essence et les 2 rampes


Cela ressemble à cela ! ! ! Very Happy Very Happy


avec un conduit de recyclage


QUESTION : où peut-on trouver ce type de collier en neuf ?
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
lolodu86
MEMBRE DU BUREAU
MEMBRE DU BUREAU
avatar

Date d'inscription : 29/10/2006
Voiture : 505 turbo cup, 505 GTD Turbo

Localisation : poitiers(86)
Nombre de messages : 6401
Points : 9172
Age : 45

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mar 14 Juil 2015 - 21:00

magnifique comme neuf au premier jours.
Revenir en haut Aller en bas
http://www.courtillet-laurent-86.com/
Fbautos



Date d'inscription : 13/10/2014
Voiture : Peugeot 505 STDT BOITE AUTO MERCEDES 190 2.5 RENAULT 25 TURBO DX RENAULT SUPER 5 GT TURBO ALAIN OREILLE RENAULT CLIO V6 PHASE 2 MERCEDES E320 CDI PACK AMG

Localisation : Chevilly-larue
Nombre de messages : 124
Points : 1296
Age : 24

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mar 14 Juil 2015 - 21:21

en ce qui concerne les collier tu trouveras ca chez restagraf  distribuee chez auto distribution
Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mar 14 Juil 2015 - 21:46

Fbautos a écrit:
en ce qui concerne les collier tu trouveras ca chez restagraf  distribuee chez auto distribution

Bien vu

le petit collier BLEU = RESTAGRAF 1316
le collier NOIR =  RESTAGRAF 1117

il ne me reste plus qu'à aller chez AD..... Very Happy
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
christophe4559
responsable nord ouest
responsable nord ouest
avatar

Date d'inscription : 22/12/2008
Voiture : Turbo 160 Torpille

Localisation : Darvoy
Nombre de messages : 6187
Points : 10221
Age : 33

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mar 14 Juil 2015 - 22:18

Atac les fait aussi. Bravo pour ce rutilant moteur.
Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mar 14 Juil 2015 - 22:48

Atac ? tu peux préciser ?
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
bahi_ algerie
responsable algerie
responsable algerie
avatar

Date d'inscription : 02/12/2010
Voiture : 505 GTD 1987

Localisation : Algérie
Nombre de messages : 4846
Points : 8403
Age : 31

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mar 14 Juil 2015 - 23:58

superbe  Very Happy
Revenir en haut Aller en bas
stephinger

avatar

Date d'inscription : 10/12/2006
Voiture : 505 turbo injection

Localisation : MERIEL 95630
Nombre de messages : 3347
Points : 6930
Age : 41

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Jeu 16 Juil 2015 - 23:46

nikel chrome!!!
Trés propre ! Comme dab! Very Happy
Revenir en haut Aller en bas
christophe4559
responsable nord ouest
responsable nord ouest
avatar

Date d'inscription : 22/12/2008
Voiture : Turbo 160 Torpille

Localisation : Darvoy
Nombre de messages : 6187
Points : 10221
Age : 33

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Jeu 16 Juil 2015 - 23:55

atac pièces auto
Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Ven 17 Juil 2015 - 21:06

je n'ai pas de ATAC pièces auto dans ma région

si j'ai le temps , j'irai voir chez AD
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
4886philip

avatar

Date d'inscription : 30/12/2013
Voiture : 505 STI 2.8i 1987

Localisation : Bas Rhin
Nombre de messages : 26
Points : 1484
Age : 55

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Sam 18 Juil 2015 - 9:12

Citation :


Préparation des tuyaux entre régulateur de pression d'essence et les 2 rampes


 Quelle type de durit a été utilisé pour réaliser ce travail ? L'ancienne était rigide avec un entourage caoutchouc ?

Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Sam 18 Juil 2015 - 20:19

de la durite pour essence en diametre 10 mm, la pression dans ce circuit ne peut pas dépasser 2?5 bars

l'ancienne durite était bien constituée d'une tube rigide recouvert de caoutchouc, j'ai chercher ce type de produit, mais je n'ai rien trouvé de similaire.
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Lun 20 Juil 2015 - 21:15

ce soir, je suis allé bosser sur la V6 pour faire le plein du circuit de refroidissement et du bocal de liquide de direction assistée

cela sent bientôt la remise en route...



je commence par remplir le liquide de refroidissement, et CATASTROPHE, j'entend que le liquide fuit sous le "V".... Sad , il y a une fuite quelque part à l'endroit le moins accessible...

je suis bon pour re-démonter la pipe d'admission

ce qui m'agace c'est d'avoir fait déjà cela par 2 autres fois le même travail sur 2 autres V6 et j'ai jamais eu de soucis...

j'étais un peu dégouté, alors j'ai ranger le matériel, je verrais demain....
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
christophe4559
responsable nord ouest
responsable nord ouest
avatar

Date d'inscription : 22/12/2008
Voiture : Turbo 160 Torpille

Localisation : Darvoy
Nombre de messages : 6187
Points : 10221
Age : 33

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Lun 20 Juil 2015 - 21:17

Tu as bien fais bon courage !

Tu as un sac de frappe ? Ca soulage.....
Revenir en haut Aller en bas
christophe4559
responsable nord ouest
responsable nord ouest
avatar

Date d'inscription : 22/12/2008
Voiture : Turbo 160 Torpille

Localisation : Darvoy
Nombre de messages : 6187
Points : 10221
Age : 33

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Lun 20 Juil 2015 - 21:20

Pour le plaisir

Revenir en haut Aller en bas
christopheV6

avatar

Date d'inscription : 12/01/2008
Voiture : 505V6 , 505 V6 Auto et + + +

Localisation : 94 Limeil Brevannes
Nombre de messages : 7398
Points : 11814
Age : 47

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mar 21 Juil 2015 - 21:08

ce soir , en sortant du travail
je suis retourné m'occuper de la fuite sur la 505.....



constat sans appel, la fuite vient d'un joint écrasé et coupé  lors du montage, il a du bouger avant que je fixe la pièce alu en "Y"


le coté positif de ce re-démontage, j'ai pu mettre des pièces re-traitées à la place des pièces " dans leur jus "


et j'en ai profité pour changer les 6 toriques entre les 2 culasses et la pipe d'admission
les anciens joint toriques ont épousé la forme de la gorge et sont tout plat...



afin de ne pas me faire avoir de nouveau, j'ai rempli le circuit de refroidissement avant de remonter la pipe d'admission


voilà tout est remonté, j'ai mis 2h30 en cherchant mes nouvelles pièces ( tube et visserie )
Revenir en haut Aller en bas
http://www.peugeot505.fr/index.html
lolodu86
MEMBRE DU BUREAU
MEMBRE DU BUREAU
avatar

Date d'inscription : 29/10/2006
Voiture : 505 turbo cup, 505 GTD Turbo

Localisation : poitiers(86)
Nombre de messages : 6401
Points : 9172
Age : 45

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mar 21 Juil 2015 - 23:42

comme neuve. super.
Revenir en haut Aller en bas
http://www.courtillet-laurent-86.com/
stephinger

avatar

Date d'inscription : 10/12/2006
Voiture : 505 turbo injection

Localisation : MERIEL 95630
Nombre de messages : 3347
Points : 6930
Age : 41

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mar 21 Juil 2015 - 23:51

manifick!!! Very Happy
Revenir en haut Aller en bas
guerarte
responsable sud est
responsable sud est
avatar

Date d'inscription : 10/12/2006
Voiture : 505 Tbo es 87 piste, 505 Prod métal 5(sans moteur)

Localisation : Pont Saint Esprit
Nombre de messages : 5656
Points : 8670
Age : 61

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mer 22 Juil 2015 - 19:13

Cela à de la gueule .... cartonne
Revenir en haut Aller en bas
christophe4559
responsable nord ouest
responsable nord ouest
avatar

Date d'inscription : 22/12/2008
Voiture : Turbo 160 Torpille

Localisation : Darvoy
Nombre de messages : 6187
Points : 10221
Age : 33

MessageSujet: Re: la V6 de ChristopheV6 - travaux   Mer 22 Juil 2015 - 21:37

Vivement qu'elle ne couche plus dehors, toutes ces pièces brillantes ...
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: la V6 de ChristopheV6 - travaux

Revenir en haut Aller en bas

la V6 de ChristopheV6 - travaux
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 17 sur 19Aller à la page : Précédent  1 ... 10 ... 16, 17, 18, 19  Suivant
 Sujets similaires
-
» la V6 de ChristopheV6 - travaux
» Estmation coût travaux carrosserie
» Travaux sur le train avant de mon GTV inox
» Travaux de carrosserie
» Evolution des travaux de TEOR

Permission de ce forum:Vous pouvez répondre aux sujets dans ce forum
club 505 ::  :: PHOTOS :: PHOTOS DES 505 DES MEMBRES-
Répondre au sujetSauter vers:
